Interruptor activado por sonido





Descripción del Circuito
El esquema del circuito del interruptor activado por sonido se muestra en la figura. Como
amplificador se emplea un amplificador operacional de bajo ruido, IC1, que puede ser un
LM741 o un CA3140 configurado como inversor. Las resistencias R1 y R4 fijan la
ganancia de tensión y la impedancia de entrada del circuito a unas 4.700 veces y a 1
kiloohmio, respectivamente. Esta configuración da buenos resultados con micrófonos
dinámicos de baja impedancia como el usa en este caso (impedancia de 600 ohms).
Objetivamente, la calidad de audio del micrófono no tiene importancia en este caso, por lo
que un micrófono de los más económicos será la mejor elección.

La falta de respuesta en frecuencias elevadas no reduce de manera significativa la
sensibilidad del circuito. La salida del IC1 de aplica, a la etapa de rectificación, a través
de C3, a un sencillo circuito rectificador de media onda que utiliza los diodos D1 y D2 en
una configuración estándar.
Estos diodos pueden ser de germanio o de silicio pero de accionamiento rápido (1N4448),
lo que mejora la sensibilidad del circuito. El condensador C4 es el de aislado y su valor
determina el tiempo de decaimiento del circuito. El valor especificado en la lista de
componentes proporciona un tiempo de decaimiento de 1 segundo, más que suficiente para
asegurar que el relé no se desexcite durante las breves pausas que ocurren durante una
locución normal. Por otra parte, es suficientemente corto para evitar que el relé permanezca
demasiado tiempo excitado después de que el usuario ha dejado de hablar o de aplaudir. Si
se prefiere un tiempo de decaimiento más corto, el valor de C5 se podrá reducir a 22
microfaradios.
Aumentando el valor de C4 se puede obtener un tiempo de decaimiento más largo, pero
esto aumentaría también el tiempo de ataque hasta un grado inaceptable. La impedancia de
entrada relativamente baja de IC1 contribuye a mantener un tiempo de ataque breve, por lo
que la unidad responde rápidamente cuando el usuario empieza a hablar, aunque es
inevitable que tarde un cierto tiempo para que C5 se cargue.
La etapa de Salida
El transistor Q1 es el que alimenta el relé y trabaja como interruptor en emisor común; D3
es el diodo de protección contra la gran sobretensión inversa que se genera al cortar la
corriente de la bobina del relé. Incluso en un circuito de baja impedancia, este pico de
tensión podría dañar los semiconductores del circuito. El relé puede ser de cualquier tipo de
12 V. que tenga una bobina de 300 ohmios o más, además de los contactos adecuados para
la aplicación deseada.
El consumo de corriente en reposo del circuito es del orden de 6 mA, pero con el relé
excitado, este valor aumenta a unos 30 mA. El circuito puede funcionar correctamente con
una alimentación de 9 voltios, lo que reduciría el coste de la alimentación, pero esto sólo
sería posible si el relé utilizado funcionara de manera segura con una tensión en la bobina
de 7,5 voltios, cosa que parece que cumplen casi todos los relés de 12 voltios.

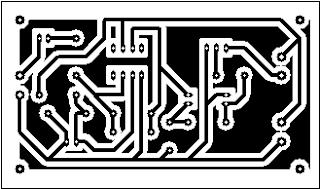

LISTA DE ELEMENTOS
10 uf capacitor electronico 16v
100 uf capacitor electronico  16v               x 2
47 uf capacito electrolitico 16v
10k resistor
20k resistor                                           x 2
5M resistor
1k resistor
1N4001 diodo
1N4148 diodo                                     x 2
2N2222A   NPN TRANSISTOR
DPDT RELAY 5 V  2 AMP.
LM741 AMPLIFICADOR OPERACIONAL

SALUDOS!!!
